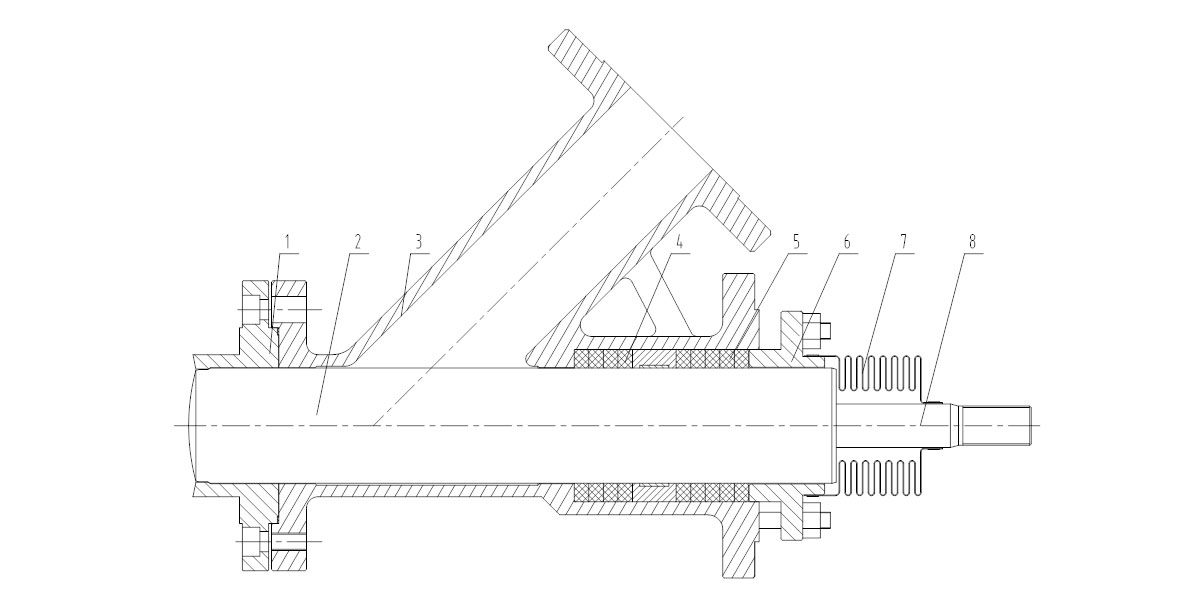

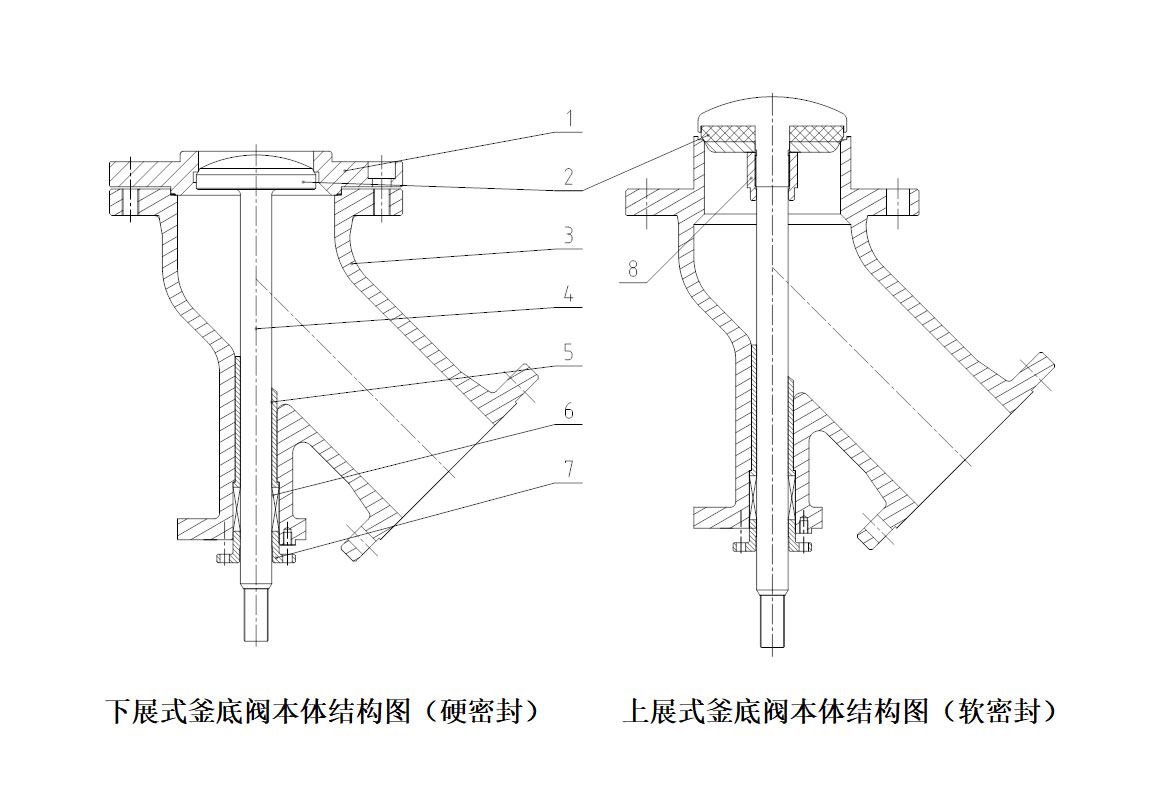

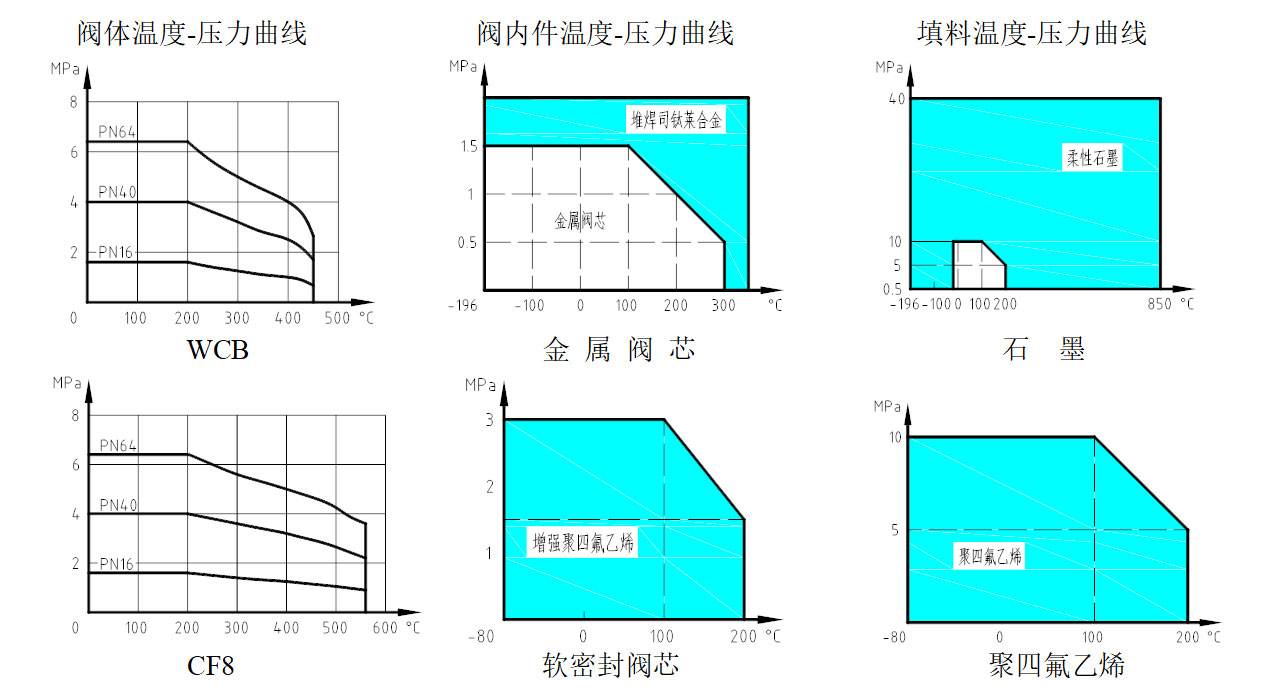

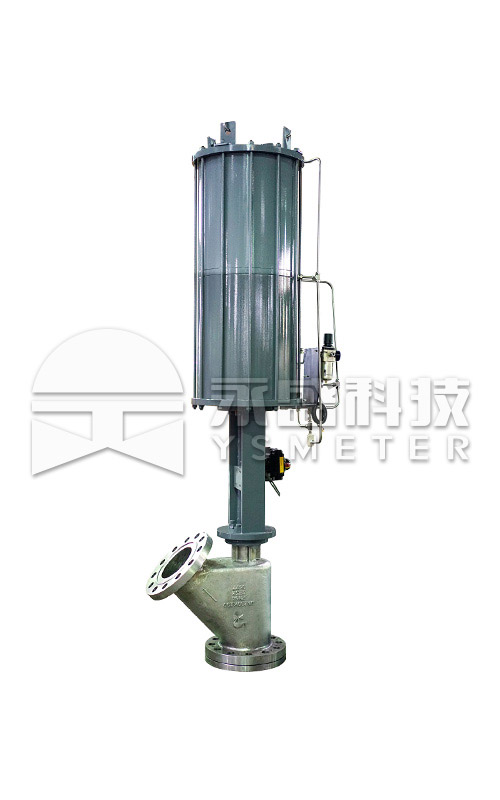

購買咨詢細節說明ZMQF/ZSQF系列氣動釜底閥采用一體式直流型結構，閥體為流線型無阻擋流道，流道內表面經噴砂處理，光滑耐磨、流阻小、無死角。軟密封可確保零泄漏，硬密封堆焊司鈦萊合金，可用于高溫及含固體顆粒介質等苛刻的工況。用于食品介質時內表面噴涂特氟隆，具有極強的耐腐蝕性能，符合衛生級標準。本系列產品有下展式和上展式兩種結構形式。下展式釜底閥，閥門打開時，閥芯往閥體內部運動。當反應釜罐部需充分?jǐn)嚢杌蚬薜壮霈F(xiàn)負壓狀態（真空）時，閥門容易關閉，罐內真空時，又可以起到止回的作用；上展式釜底閥，閥門打開時，閥芯往反應釜內部運動。當反應釜罐部有沉淀物堆積時，閥門打開可以很容易排出沉淀物，并且罐內介質作用于閥芯上，起到止回的作用。 本體結構圖序號零件名稱常用材料1閥 ?座304、316+司太萊合金、304+F462閥芯金屬密封304、316+司太萊合金軟密封PTFE3閥 ?體WCB、CF8、CF8M、WCB+F464閥 ?桿304、316、304+F465導向套PTFE、QAl9-46填 ?料PTFE、柔性石墨7填料壓蓋3048閥芯鎖母304、316 柱塞式釜底閥本體結構圖序號零件名稱常用材料1閥 ?座F304、F316+司太萊合金2柱塞閥芯F304、F316+司太萊合金+滲氮3閥 ?體WCB、CF8、CF8M4導??向304+PTFE、柔性石墨環5填 ?料PTFE、柔性石墨6填料壓蓋3047防塵罩NBR、FKM8閥 ?桿304、316 執行機構型 ?式氣動活塞式氣動薄膜式型 ?號SRDAZM10系列類 ?型單作用型雙作用型單作用型用 ?途切斷切斷接 ?口G1/4”、 G1/2”G1/4”正作用氣壓增加閥關反作用氣壓增加閥開環境溫度-40~80℃附 ?件減壓器、電磁閥、限位開關、手輪、氣控閥等 規格與技術參數管道通徑25506580100125150200250釜底通徑25506580100125150200250408010010012515020025030050100125125150200///額定流量系數Kv124370110170275440690960額定行程L(mm)4060100執行機構面積(cm2)3004156161134固有流量特性快開公稱壓力PN16、25、40、64、100（150lb、300lb、600lb）結構形式上展式、下展式允許泄漏量硬密封Ⅳ、Ⅴ級軟密封Ⅵ級、零泄漏氣源壓力Ps(MPa)0.4～0.6連接方式法蘭式： HG/T20592-2009 ?RF選購附件定位器、空氣過濾減壓器、電磁閥、限位開關、手輪(側裝、頂裝)注：1、特殊要求可按照客戶指定生產；2、法蘭可按ANSI、JIS等法蘭標準制造。 閥體、閥內件、填料材料的使用溫度·壓力范圍 氣動釜底閥選型樣本下載
