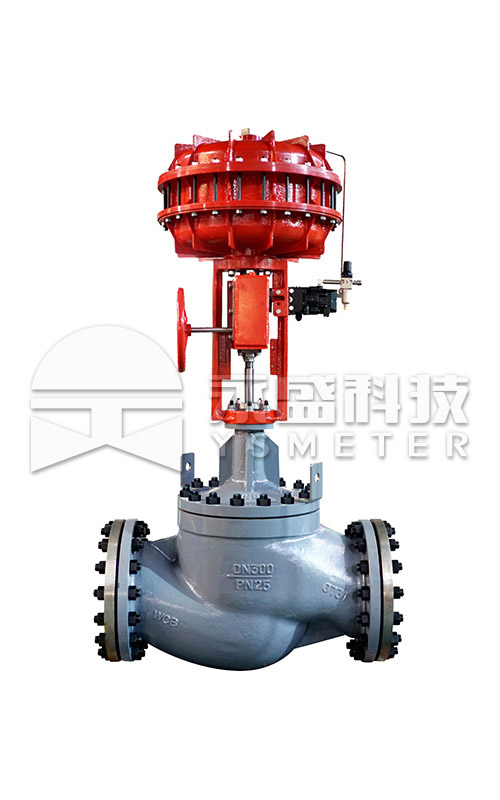

YSIQ(D)30系列氣/電動智能型套筒調節閥是國家2010年火炬計劃項目，擁有多項國家專利。該閥采用了通用性及互換性強的模塊化設計，結構緊湊。采用套筒導向平衡型的閥芯，雙線硬密封的結構，適用于各種高溫、高壓差的場合，滿足用戶的使用要求。套筒與閥體壓緊式的連接方式，有效提高了閥門的密封等級和穩定性，并且使用維護極為方便，從而極大提高了調節閥的綜合性能。

YSIQ30系列氣動智能壓力平衡型單座調節閥配用ZM10型多彈簧高強度執行機構和智能型閥門定位器；YSID30系列電動智能壓力平衡型單座調節閥配用智能型電動執行機構。

ZM10型多彈簧高強度執行機構采用模塊化設計，可在現場方便更換正、反作用形式，并能對彈簧進行有效的防腐蝕保護，從而延長了執行機構的使用壽命，方便了用戶的使用。執行機構與智能電氣閥門定位器的配套采用了無管路連接的設計，提高了調節閥的抗震性能、使用穩定性與調節精度，滿足對工況的精確調節。

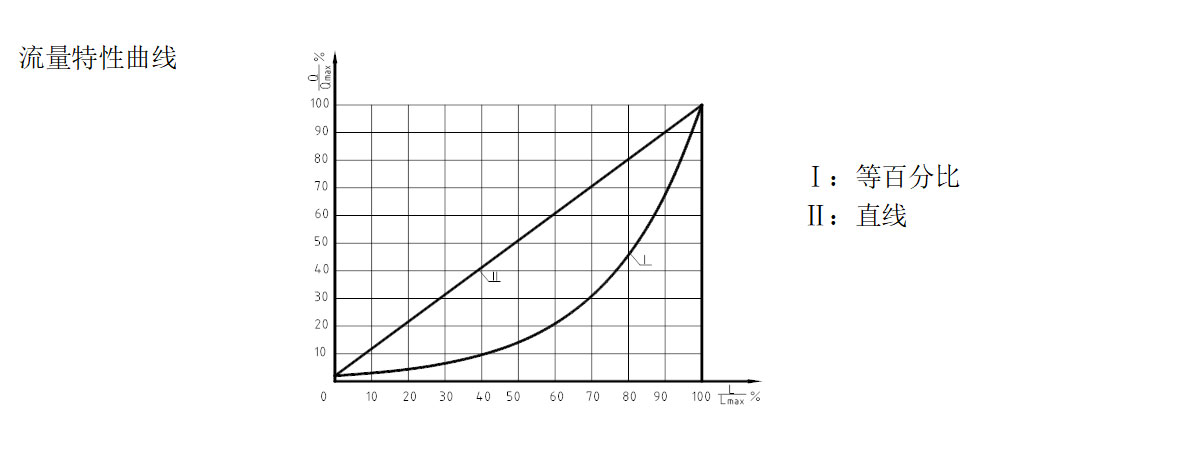

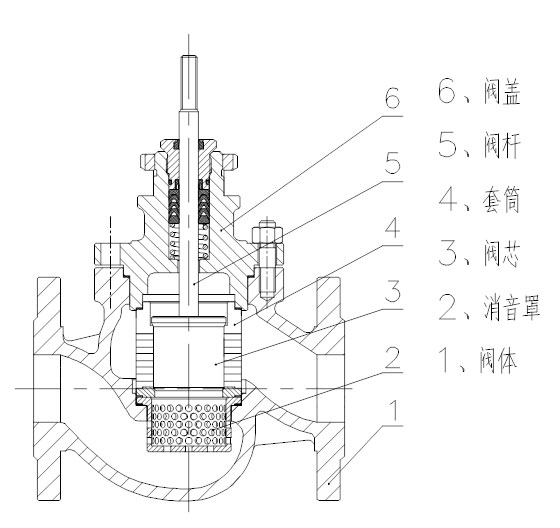

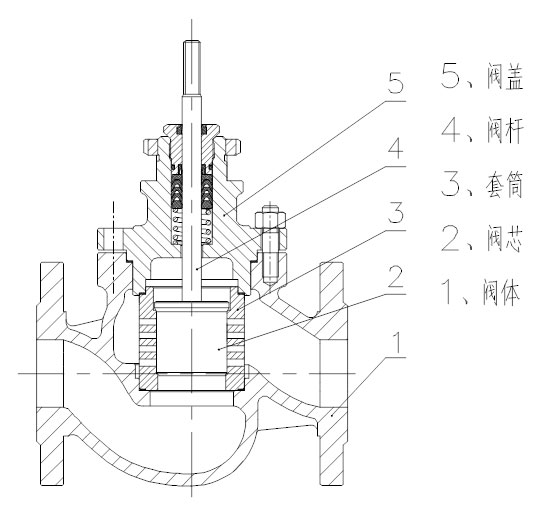

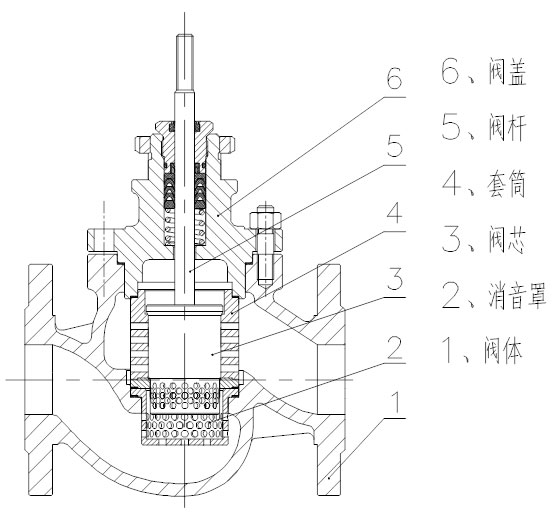

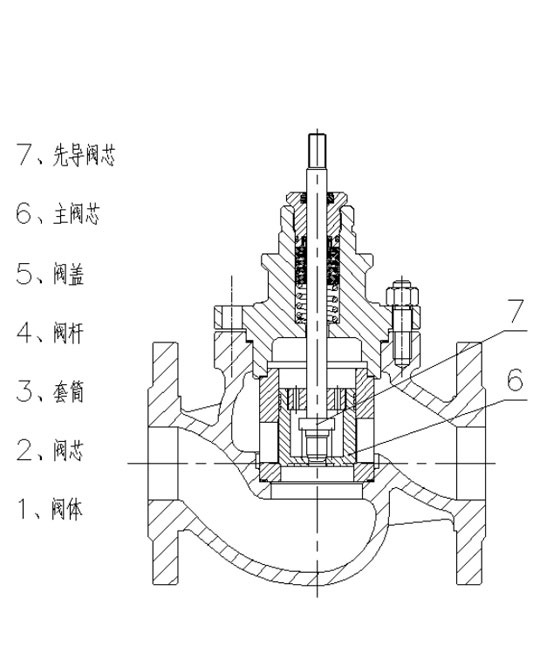

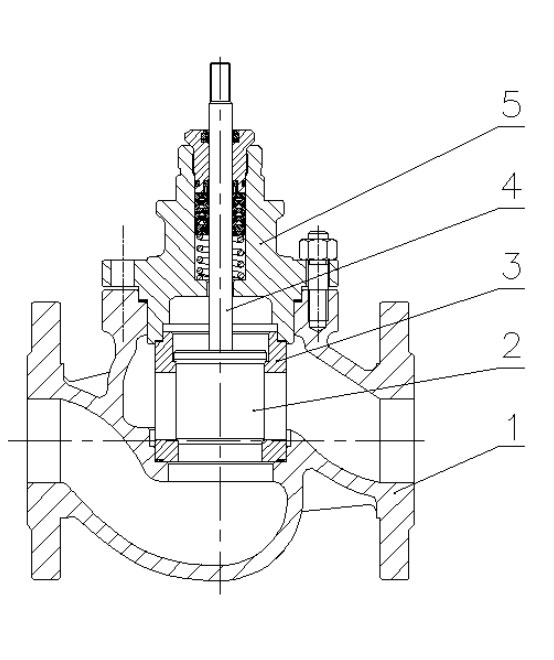

本系列產品有標準型、高溫型、低溫型、波紋管密封型等多種型式。產品公稱壓力等級有PN（MPa）1.6、2.5、4.0、6.4、10.0（150lb、300lb、600lb）；閥體口徑范圍DN（mm）40～400（1-1/2”～16”）；適用流體溫度-196～+560℃范圍內多種檔次；泄漏量標準為III級、IV級、V級；流量特性有直線、等百分比。多種品種規格可供選擇。

氣動YSIQ30：

定位器接收標準電流信號或計算機信號，轉換為閥位設定值，執行機構的直線位移通過連接裝置轉換為角度位移，并由位置傳感器測得，反饋至微處理器。

微處理器將實際閥位反饋值和設定值進行比較，檢測到偏差后，根據偏差大小和方向輸出脈寬調制指令（PWM）到壓電閥，壓電閥按控制指令調節膜頭進氣量或排氣量。

?

?

電動YSID30：

標準電流信號或計算機信號經A/D轉換后，進入智能型電動執行機構的智能信號采集控制單元。

信號采集控制單元隨時檢測輸入信號和位置反饋信號，當兩個信號不平衡時，根據偏差大小和方向輸出脈寬調制指令（PWM）到雙向可控硅，使其導通并帶動電機向減小偏差的方向運轉，進而帶動減速機構并改變閥門的開度。

?

控制模式

控制模式采用PWM（Puise Width Modulation）驅動；

全速狀態：當控制偏差很大時，輸出連續信號；

中速狀態：當偏差不大時，輸出脈沖信號；

慢速微調：當偏差很小時，輸出更小的脈沖信號；

保持定位：當偏差小到閥門調節精度范圍內，沒有控制指令輸出。

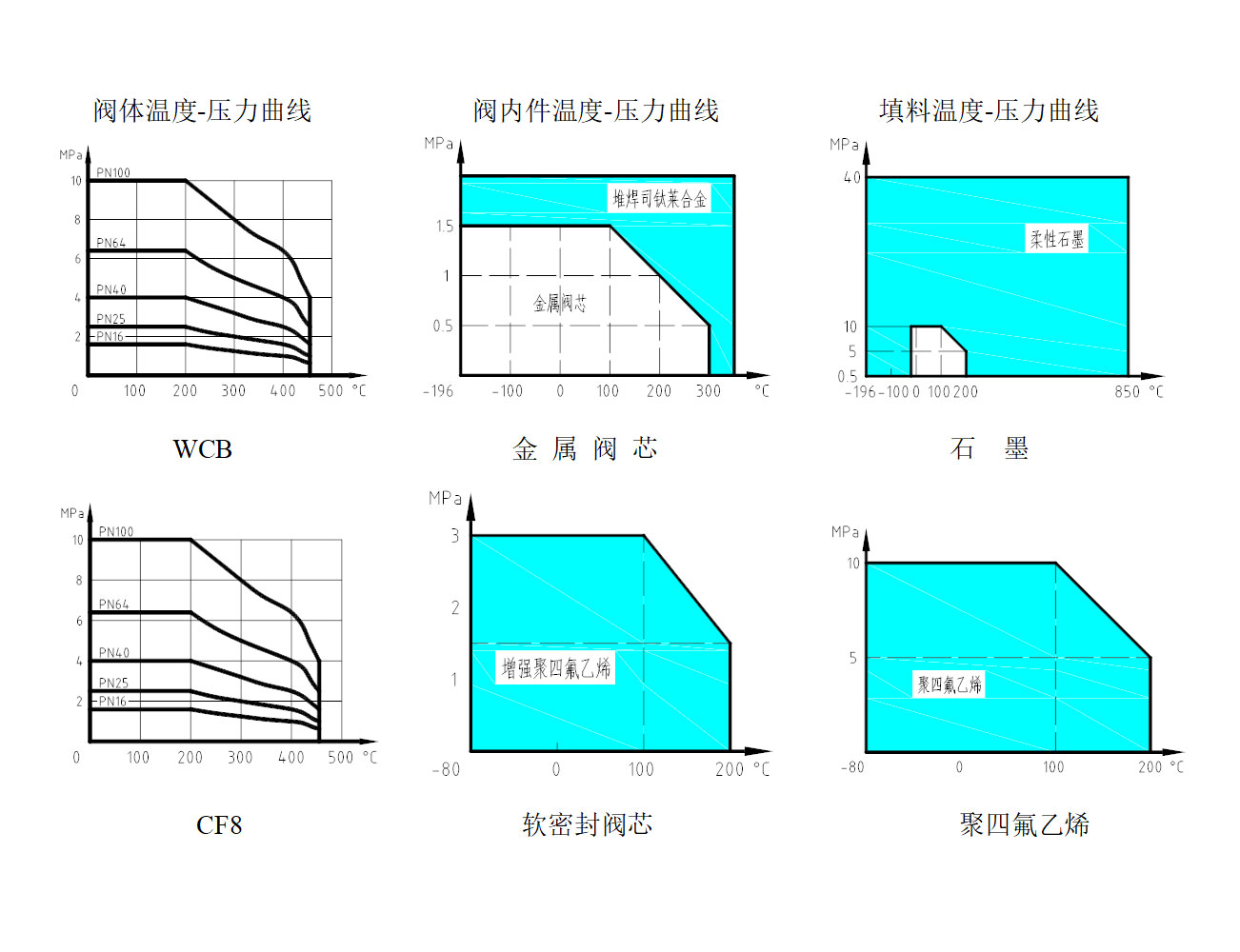

*以上為常用材料，具體牌號以訂貨合同為準。

注：本產品性能指標高于GB/T4213-2008。

表5 各種固有流量特性相對行程下的相對流量數值?R50 ????????????????????????????????單位：%
