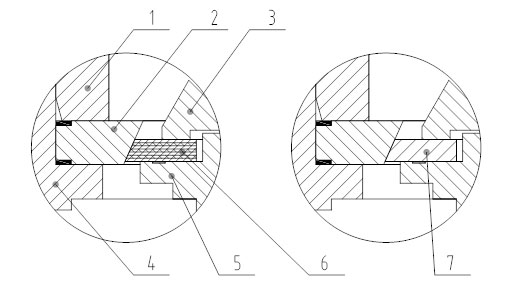

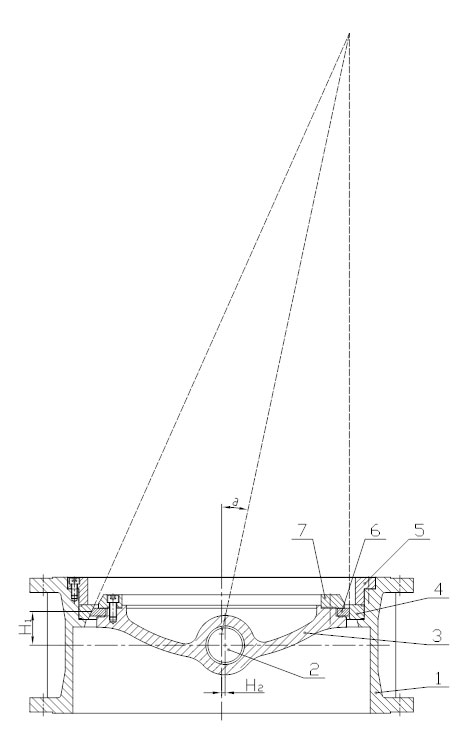

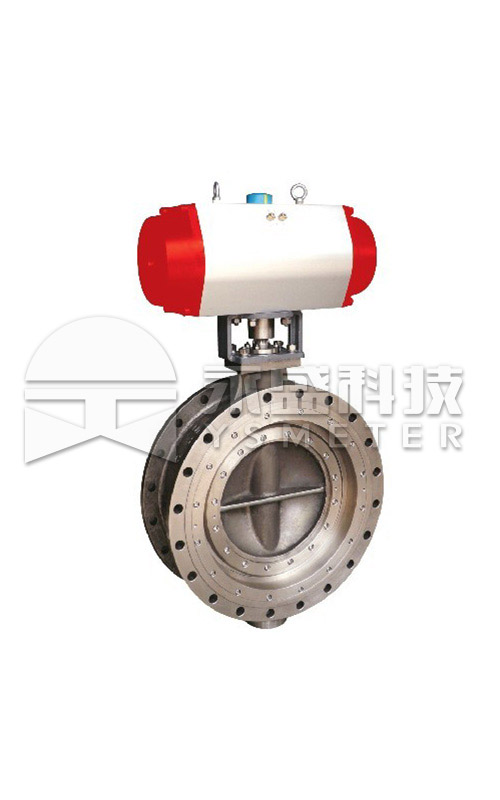

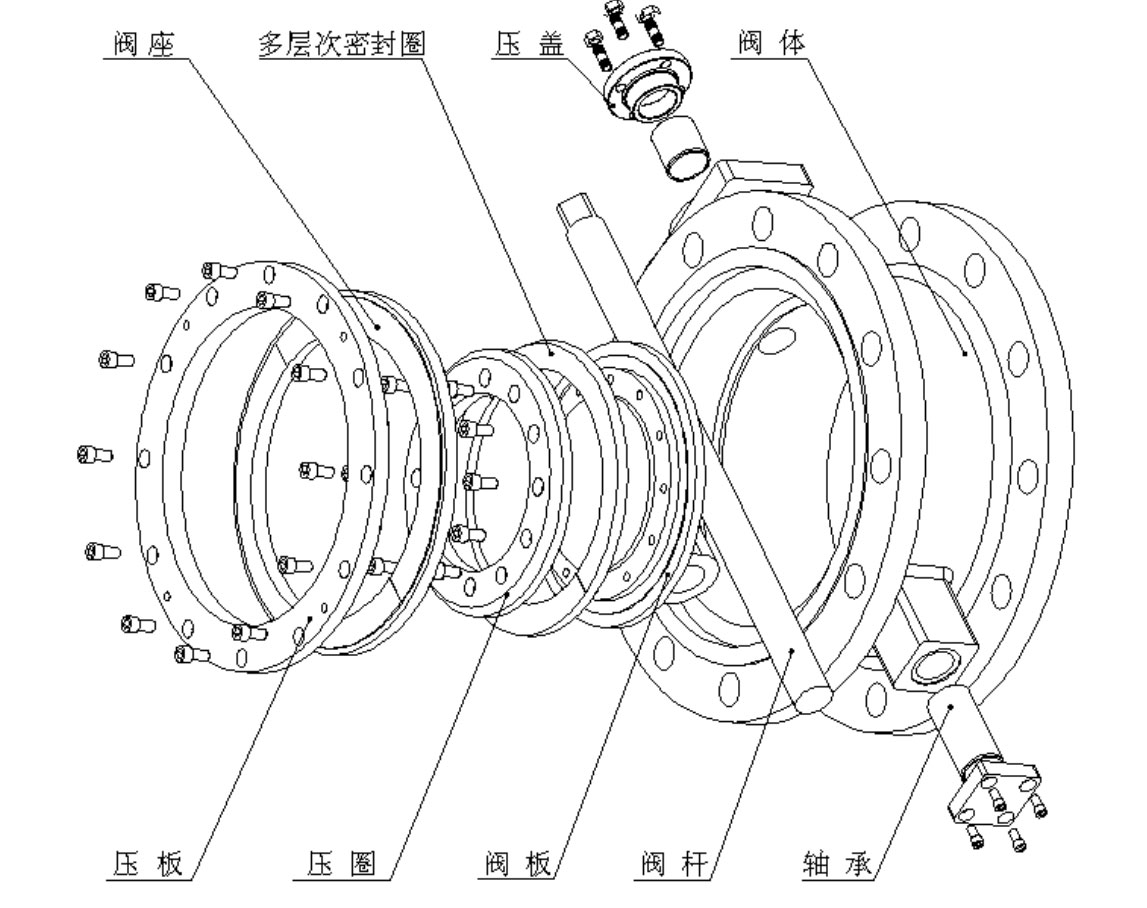

購買咨詢細節說明ZSHWE/ ZDRWE系列三偏心蝶閥 閥板與密封圈采用獨特的三偏心結構，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行截止或調節流量控制。本系列產品公稱壓力等級有PN（MPa）0.6、1.0、1.6、4.0（150lb、300lb）；閥體通徑范圍DN80～1200（3”～48”）；適用流體溫度范圍-60～+450℃；多層次密封，達雙向零泄漏；全金屬硬密封時，達V級泄漏。流量特性為近似等百分比。 特 點閥體采用整體鑄造技術，結構緊湊、體積小、重量輕；閥板三偏心安裝。關閉時，閥板向外擴張，達到最佳周邊密封效果；打開時，閥板與密封圈迅速脫離，有效減少密封圈磨損；密封圈設計新穎、簡明、免維修；密封圈形式為多層次金屬硬密封，適用于多種苛刻的工況；由于采用三偏心結構，大大減小了操作扭矩；流阻小，額定流量系數大，約為同口徑單座閥的3倍；自清潔能力強，使用壽命長；閥采用法蘭結構；標準執行機構（氣動活塞式和電動）可互換。 結構圖表1序號零件名稱常用材料1閥 ?座304、316+司太萊合金2多層次復合密封圈304+石墨、304+PTFE全金屬密封圈304、316+司太萊合金3底 ?蓋ZG2Cr134閥??體WCB、CF8、CF8M5壓??板WCB、CF8、CF8M6壓??圈WCB、CF8、CF8M7閥 ?板WCB、CF8、CF8M8閥 ?桿2Cr3、17-4PH9軸 承QAL9-4 基本結構及密封圈形式C.偏心原理1、閥體 ?2、閥桿 ?3、閥板 ?4、閥座5、壓板 ?6、密封圈 ?7、密封圈壓板多層次復合密封圈和全金屬密封圈1、壓板 2、閥座 3、密封圈壓板 ?4、閥體5、閥板 6、多層次復合密封圈 7、全金屬密封圈偏心蝶閥設計有三處偏心：閥板的旋轉軸偏離閥板密封面的截面中心（H1）；旋轉軸偏離閥體通道中心（H2）。閥座回轉軸線與閥體通道軸線形成一個角度a。故形成三偏心。開啟時，閥板密封面上各點同時脫離密封圈，閥板轉動與密封圈之間無擠壓現象，提高了密封圈的壽命。使密封面保持一可自動調整的最佳密封效果。采用多層次復合密封圈，泄漏等級為Ⅵ級、零泄漏；采用全金屬密封圈，泄漏等級為V級。 主要性能指標序號項???目氣動三偏心蝶閥電動三偏心蝶閥1基本誤差＜(%)±2.5±2.52回?差＜(%)2.52.03死?區＜(%)2.03.04始終點偏差＜(%)始點±2.0±1.5終點5額定轉角偏差＜(%)+2.5+0.56額定流量系數偏差＜(%)+10注：本產品性能指標貫徹GB/T4213-2008。 規格與技術參數1、額定流量系數公稱通徑DN(mm)80100125150200250300350400額定流量系數Kv15036544595018803150455062008100氣動活塞式單作用100100125143160190210240270扭矩（Nm）505010020030040060010001600雙作用8383100125143160190210240扭矩（Nm）505010020030040060010001900公稱通徑DN(mm)45050060070080090010001200額定流量系數Kv1026013500198002700035700446005508081000氣動活塞式單作用370300300350400HAW35SHAW40SHAW50S扭矩（Nm）160020002000250035005500810014800雙作用240240240270300350400HAW35扭矩（Nm）1900190019002600350057008500160002、主要技術參數公稱通徑DN(mm)DN80～1200（3”～48”）公稱壓力PN(MPa)0.6、1.0、1.6、4.0（150lb、300lb）固有流量特性近似等百分比固有可調比R50額定轉角（°）80氣動執行機構形式單作用、雙作用氣源壓力（MPa）執行器氣源壓力推薦0.5MPa使用電源電壓220V.AC ?50Hz ???380V.AC ?50Hz（三相）輸入信號4～20mA.DC、0～10mA.DC、1～5V.DC或以上信號分程控制連接形式法蘭式：法蘭標準HG/T20592-2009對夾式：API609工作溫度(℃)碳鋼：-20～425℃、不銹鋼：-40～595℃注：1、特殊要求可按照客戶指定生產；2、法蘭可按ANSI、JIS等法蘭標準制造。 閥體和閥蓋材料的使用溫度·壓力范圍壓力溫度PN16PN40PN64WCBCF8WCBCF8WCBCF8-196～-20—16.0—40.0—64.0-20～10016.016.040.040.064.064.015016.016.040.040.064.064.020016.016.040.040.064.064.025014.015.036.038.056.060.030012.514.032.036.050.056.035011.013.228.034.045.053.040010.012.525.032.040.050.04259.012.022.030.736.048.44506.711.517.029.526.546.8500—10.5—26.5—42.5525—9.9—24.6—39.2560—9.0—22.0—36.0 整機工作溫度范圍·閥座泄漏量閥 ?體WCB、CF8、CF8M閥 ?座304、316、316+司鈦萊合金密封圈多層次復合密封圈、不銹鋼+司鈦萊合金壓 ?圈WCB、CF8填 ?料聚四氟乙烯、柔性石墨墊 ?片石墨纏繞墊片、四氟墊片泄漏等級多層次密封圈：Ⅵ級、零泄漏全金屬密封圈：Ⅴ級閥座泄漏量（L/h）多層次密封圈：微氣泡級全金屬密封圈：1.8×10-7×△P×D溫度范圍（℃）-20～200、 ?-40～450 配用氣動活塞式執行機構（單作用）允許壓差表 單位：MPa執行機構83100125143160190210240270300350400HAW35SHAW40SHAW50S???扭矩(Nm)DN(mm)4080125230320550677100016121929270036006100870014000800.40.81000.31.01250.41.01500.31.22000.20.81.62500.30.62.03000.20.61.63500.20.61.24000.10.61.01.64500.20.61.65000.51.02.06000.30.61.67000.51.28000.61.49000.20.81.210000.20.61.212000.30.8注：1)?氣源壓力按0.5MPa計算；2) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。 配用氣動活塞式執行機構（雙作用）允許壓差表 單位：MPa執行機構7583100125143160190210240270300350400HAW35扭矩(Nm)DN(mm)507011327543355090011851787270035005200810016000800.40.81000.31.01250.41.01500.31.22000.20.81.62500.31.02.03000.21.01.63500.21.01.24000.31.01.64500.20.81.65000.51.02.06000.31.22.07000.61.28000.40.81.69000.20.40.810000.20.61.212000.41.2注：1)?氣源壓力按0.5MPa計算；2) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。 配用電動執行機構允許壓差表 單位：MPa執行機構010203040506070809101112扭矩(Nm)DN(mm)501002003006009001200200030005000800015000800.40.81000.31.01250.41.01500.31.22000.20.81.62500.61.22.03000.41.01.63500.61.22.04000.41.01.64500.20.81.65000.51.22.06000.81.22.07000.40.61.68000.40.81.69000.20.61.210000.20.51.012000.41.2注：1)?表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。 三偏心蝶閥選型樣本下載
